小型会议室

客户需求

小型会议室信号源丰富多样,输入源可能有笔记本、DVD、电视机顶盒等,而输出显示设备一般比较单一,可能只有一台投影仪或者HDTV,再加上一台监视器,且希望能将1080P高清信号无损传输到显示终端。
不论输入的分辨率是多少,输出分辨率都可以调节,杜绝显示不满屏的现象。
要求切换方式简单,控制灵活方便。
信号源设备、显示设备比较分散,要求布线美观。
可以外接音频、MIC(带48V幻象供电、支持电容麦克风),有独立的音频输出通道,可满足扩声需求。



需求分析

可以选择多路输入,两路输出,支持1080P的切换设备。
选择输出分辨率可以调节的设备,输出分辨率可根据需要随时调整,支持的分辨率有:1920×1200、1920×1080、1600×1200、1360×768、1280×800、1280×720、1024×768。
切换设备支持多种控制方式,支持自动切换,红外遥控切换以及通过第三方设备控制。
能满足长距离传输的要求,输出配合TPHD402PR能实现1080P远距离传输70m的应用需求。
除了视频切换外,能外接音频,有音频输入输出通道,且HDMI音频支持加嵌解嵌功能。



方案设计

根据客户需求,采用SC51T为核心设备,搭配TPHD402P实现信号远距离传输为例来进行方案设计。SC51T 是一款全高清的混合倍线切换器,支持输入信号有:3 路 HDMI 视频信号、2 路VGA 视频信号、5 路与视频信号同步切换的音频信号、1 路麦克风信号、1 路 IR 信号。支持的输出信号有:1 路本地 HDMI 信号、1 路远程 HDBaseT 信号、1 路音频信号、5 路 IR 信号。另有 1 路 RS232 串口,IR、RS232 与远端可双向通讯。5 路红外输出信号与 5 路视频输入信号一一对应、同步切换。HDBaseT 输出最远距离可达 60 米,并且支持 PoC 和 CEC功能。控制方式多样灵活,可通过前面板按钮控制、红外控制、RS232 串口控制。



配置清单

序号 设备名称 设备型号 品牌 数量 单位
1 混合倍线切换器 SC51T PTN 1
2 接收终端 TPHD402PR PTN 1
3 IR套件 ACC-IR PTN 5
4 HDTV —— PTN 若干
5 投影机 —— PTN 若干
6 网络机顶盒 —— PTN 若干
7 蓝光DVD —— —— 若干
8 电脑 —— —— 若干
9 音箱 —— —— 若干
10 小功放 PA2B —— 1
11 麦克风 —— —— 1
12 小中控 WP8 —— 1

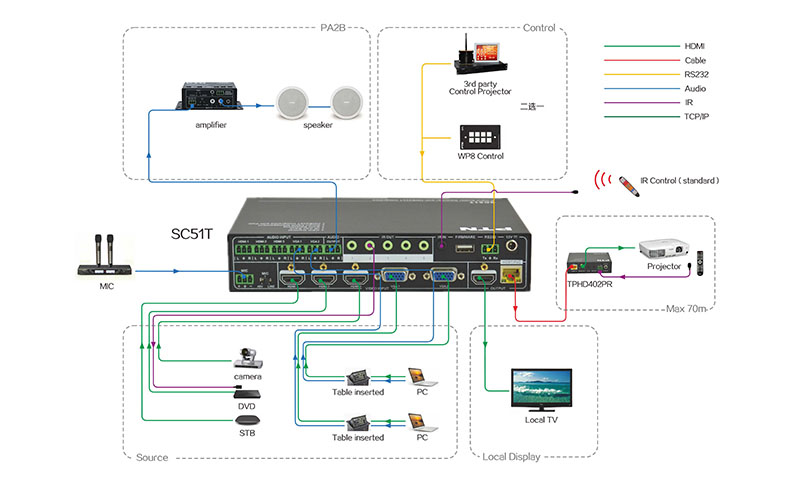

系统图


打印
  • 兴业银行案例

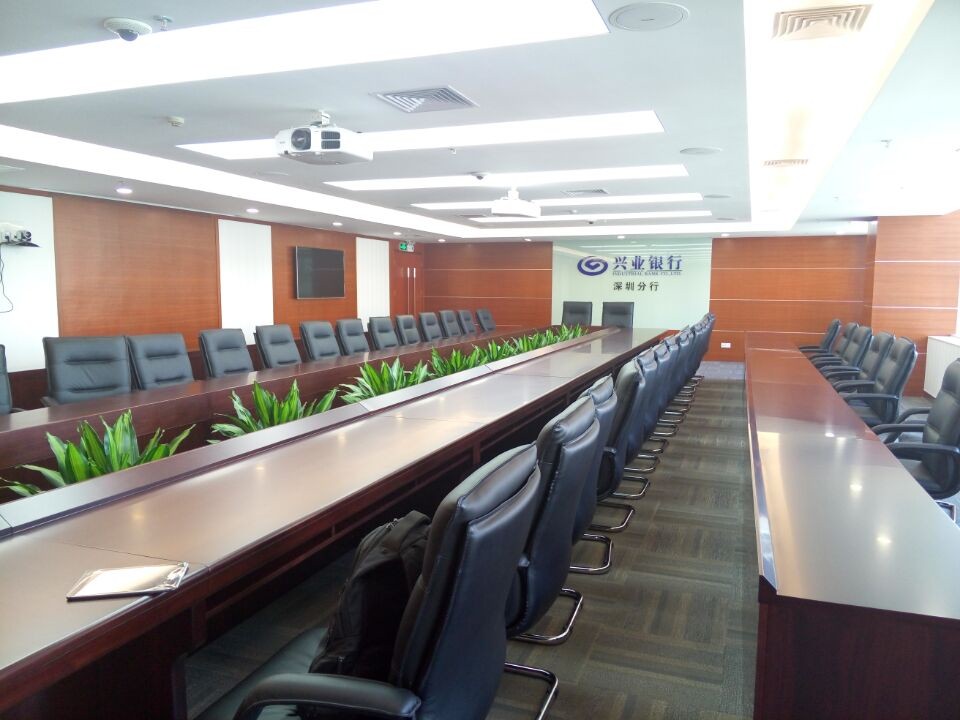

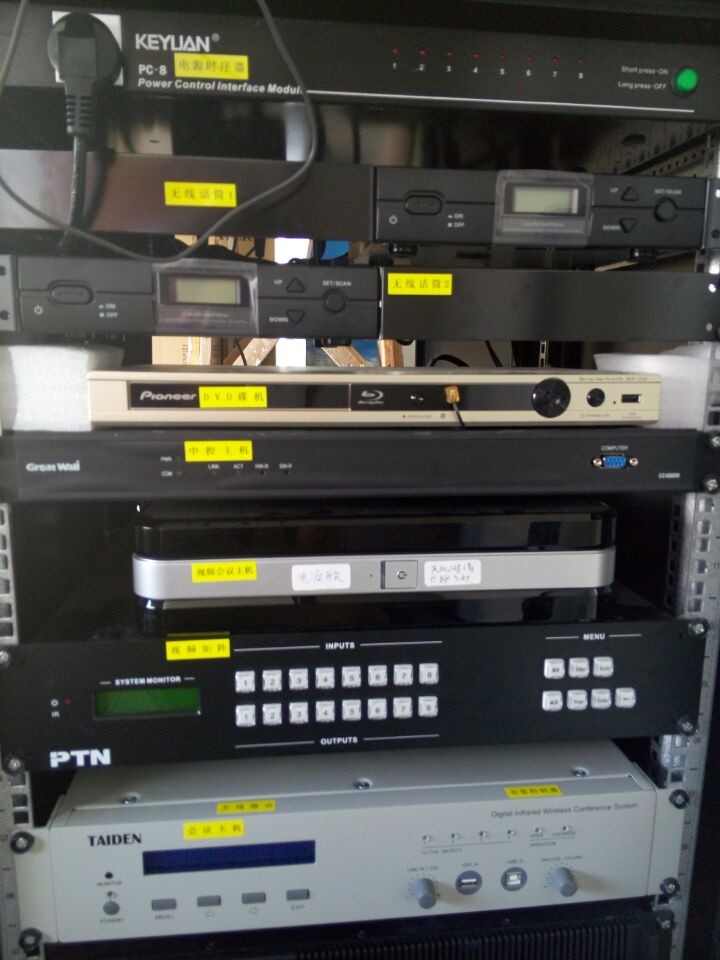

    5月初兴业银行深圳分行福田兴业银行大厦会议大厅项目调试完毕,其中里面的核心,视频切换及传输器使用的是PTN产品。该会议室的显示终端是两台投影仪、两台大屏电视机;视频源是分布在会议桌4个方位的地插、以及宝利通的视频会议终端。方案配置的PTN产品有:混插矩阵MMX88A...






    该会议室集合了多输入、多输出、多信号格式,要把这些不同的输入输出设备进行集中管理,就需要用到混插矩阵,而且现场环境要求高清视频能远距离传输,如果直接使用视频线线,会面临布线困难、视频质量下降甚至没有图像的问题,我们在方案设计的时候考虑到现场美观以及实用性,选择了HDBaseT的传输方案。所以在产品选择上,我们以PTNMMX88A矩阵为核心,配合不同的卡板来适应不同的信号源和显示设备的视频管理,同时用TP卡搭配TPHD402P远距离传输,只需要一根普通网线就可以完成远程的需求,布线简便美观。

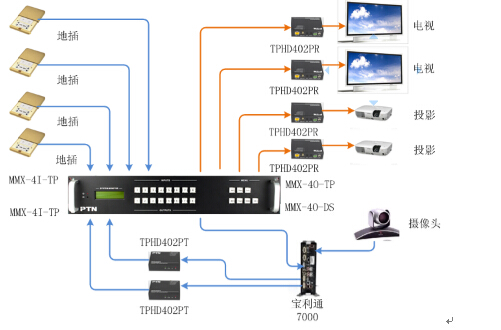

    系统图




    PTN产品与宝利通视频会议终端完美兼容也值得称道,系统运行稳定流畅。
