指挥中心

客户需求

指挥中心一般视频信息丰富多样,包含的输入输出信号可能有VGA、HDMI、SDI、HDBaseT、光纤、DVI、C-video,YPbPr,各种信号直接接入矩阵,无需添加信号转换器。

可满足无缝切换体验效果,切换过程无抖动、黑屏等现象。

便于集中控制管理音视频设备,能随时调取相关数据,供指挥参考。

能召开远程视频会议,便于远程指挥。

视频源及显示终端分散,且距离机房较远;显示设备有大屏幕拼接,可能需要用到远距离传输设备。

模块化结构,后续系统升级扩展便捷。

需求分析

可配置能搭配各种输入输出卡板的高清混插矩阵,输入输出卡类型包括VGA、HDMI、SDI、HDBaseT、光纤、DVI,同时能兼容C-video,YPbPr。

矩阵及板卡有无缝切换功能,瞬时切换,视频质量稳定。

矩阵控制方式灵活方便,具有RS232、TCP/IP接口,便于中控编程控制。

配合视频会议终端,实现远程视频会议功能,能便捷的将本地视频信息发送到远端也可以将远端的视频信息随时调取,以供决策。

在项目施工过程中,灵活选用SDI、双绞线延长器、光纤传输器等设备,实现远距离传输的目的。

矩阵采用模块化插卡结构,矩阵预留部分卡槽,便于以后系统扩展,最大矩阵容量可达160输入

方案设计

该系统以MMX3232矩阵为核心,搭配视频会议,信号延长器以及图像处理设备,以满足召开电视电话会议、异地会商、汇报演示及普通会议等功能。

MMX3232 混合插卡矩阵切换器是一款高性能的音视频信号专业切换设备,具有插拔不同信号卡功能,用于多个音视频信号输入输出交叉切换,提供独立的音视频信号输入、输出端子。可以与 MMX-4I、MMX-4O 系列卡板任意搭配,即可插入搭配的信号卡包括:HDMI、HDBT、DVI、VGA、SDI、TP(双绞线) 、无缝信号卡(DS、HS、SS) 、4Kx2K 信号卡(UH、BT) 、OPTICAL(光纤)等,结合不同信号卡功能可以解决综合视听的问题。


配置清单

序号设备名称设备型号品牌数量单位
1

高清混插矩阵

MMX3232PTN————
2

接收终端

TPHD402PRPTN————
3

IR套件

ACC-IRPTN————
4发射终端TPHD402PTPTN——
——
5墙插传输器发射端TPHD405PT-WPBPTN
——

——
6

图像处理器

MV4PTN————
7HDTV————
——

——
8投影机————
——

——
9网络机顶盒——————
——
10视频会议终端————
——

——
11蓝光DVD————————
12摄像头————————
13电脑————
——
——
14音箱————
——
——
15小功放PA2B——
——

——
16

小中控

WP8—— ————

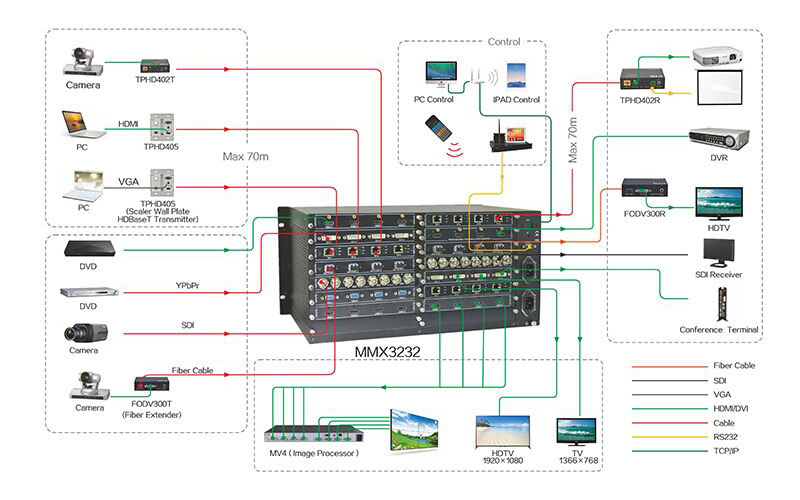

系统图


打印
  • 大连市政府市民综合服务项目

    日前,PTN参与了大连市政府市民综合服务中心的话务平台项目。PTN产品主要承担该项目的视频显示系统部分。该项目现场环境是一个现代化的呼叫中心平台,主要是多路信号源输入,多路信号输出,并且显示设备在远端,一部分的输出信号还需要做音频分离,因此我们是以高清混插矩阵配合接收器为基础来搭建整个视频系统。





    系统主要是以高清混插矩阵MMX1616作为视频信号的切换控制核心设备,配合双绞线传输器接收端TPHD402PR构造整个视频显示、传输系统的基本框架。因为整个系统目前配置的输入信号有HDMI*12路、VGA*4路;输出信号:HDMI*4路、HDBaset*12路,输入/输出各为16路, MMX1616恰好满足系统需求。MMX1616机箱配备MMX-4O-TP远传输出板卡配合双绞线传输器接收端TPHD402PR可以实现信号的远距离传输,解决信号的传输问题。

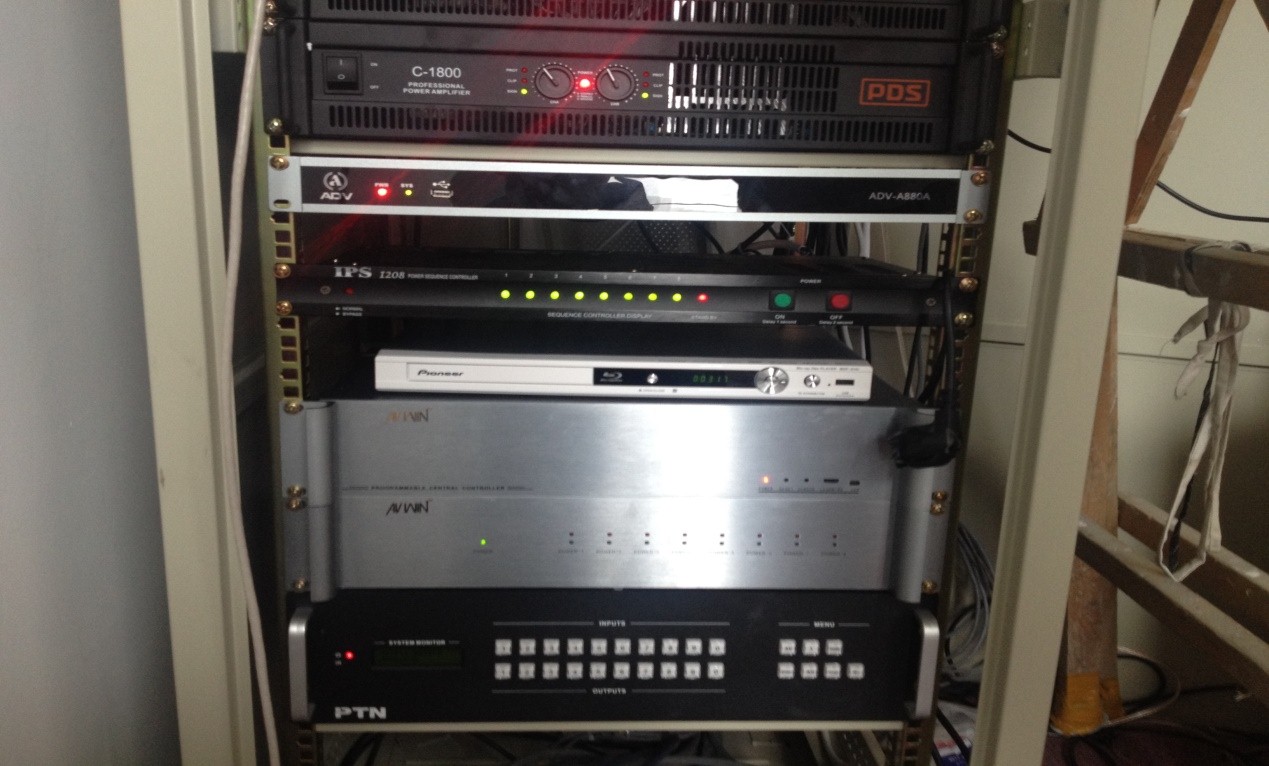

    输入信号源有摄像机、笔记本以及视频会议终端信号,摄像机和视频会议终端直接安装在机柜内,信号可直接给到混插矩阵MMX1616;笔记本信号则是通过地插信息盒传输混插矩阵MMX1616;

    输出主要分为两部分,一部分通过采用HDBaseT技术的MMX-4O-TP 板卡传给远端的接收器HDTP402PR,再传输给TCL拼接屏;另一部分则由HDMI输出卡板 MMX-4O-HD输出给到音频分离器CHA2,CHA2输出HDMI信号给到投影仪,分离出来的音频信号则给到音频扩声系统,充当音频部分的信号输入。
    此外,整个系统也预留了升级的空间。MMX1616主机支持4K极清信号以及无缝切换,后续若需进行系统升级,只需更换相应的板卡就可完成,无需对整个系统进行变动,操作便捷,维护简单。


    PTN产品清单



    名称

    型号

    数量

    高清混插矩阵

    MMX1616

    1

    双绞线传输器接收端

    TPHD402PR

    6

    HDMI音频分离器

    CHA2

    1

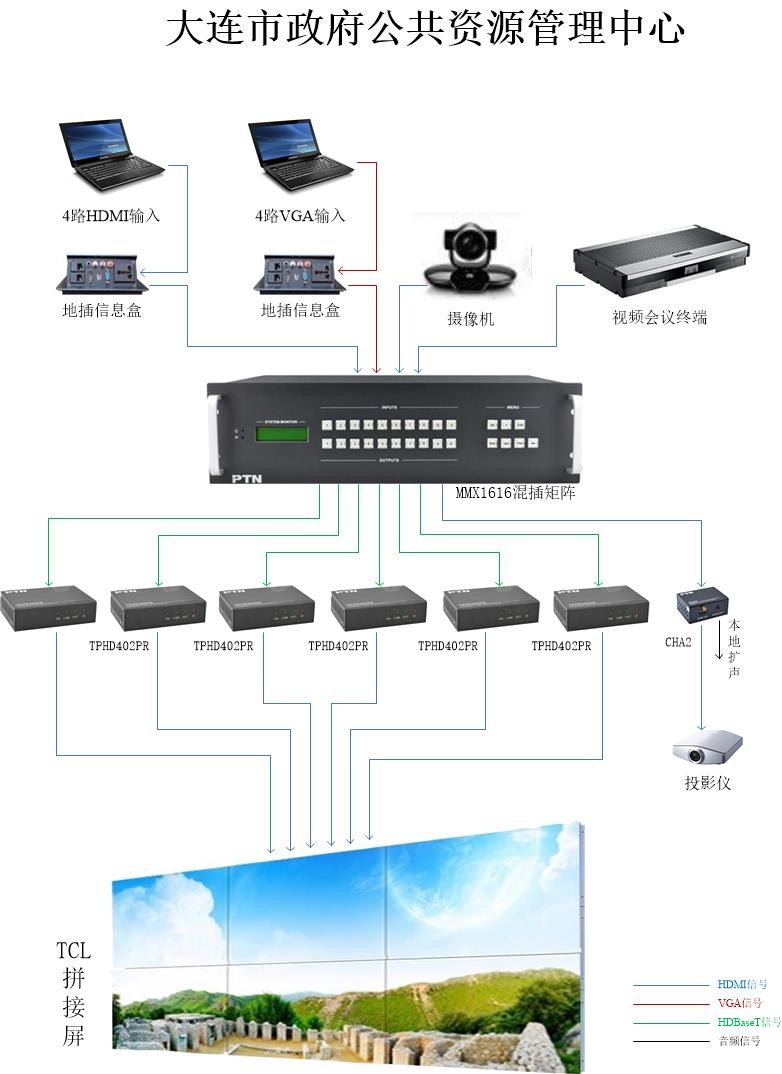

    系统连接示意图
