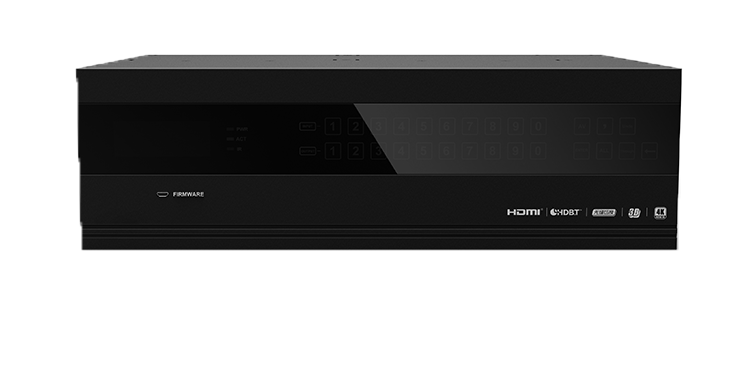

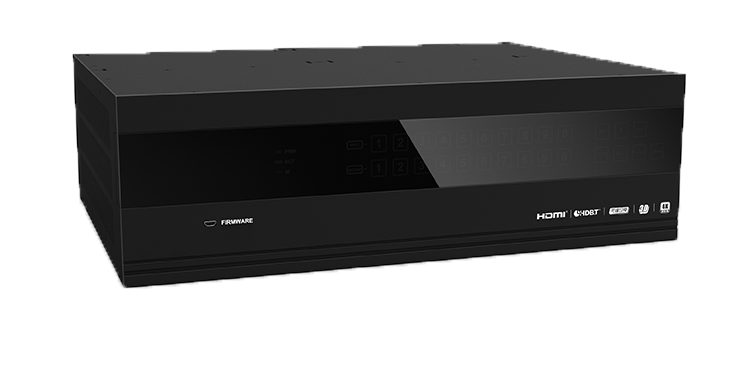

UMX16-N

UMX16-N是一款可以加载4张输入信号卡和4张输出信号卡的模块化混合矩阵。它支持各种数字和模拟信号卡组合,以及各种信号之间的交叉切换。它为混合信号环境提供一个完整的模块化处理方案,可用于教育机构、控制中心、会议室、多媒体教室等领域。

    • 参数
    • 特性

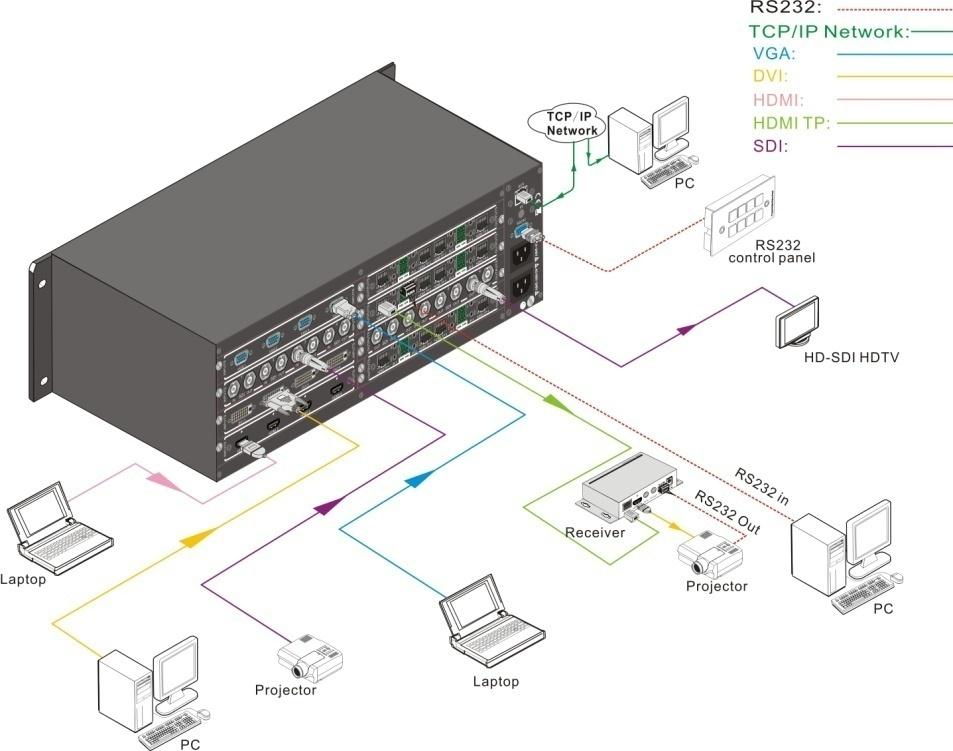

    • 系统图
    • 下载
    • 咨询

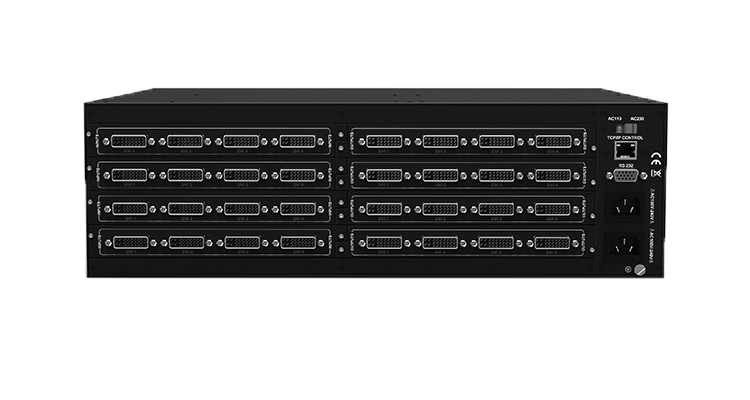

    控制部件

    串行控制口

    9 针RS232 母头连接器

    针脚配置

    2=TX,3=RX,5=GND

    面板机箱结构

    可插拔信号卡

    前面板控制

    按钮

    协议

    TCP/IP

    常规

    电源

    100VAC~
    240VAC ,50/60Hz

    相对湿度

    10%~90%

    工作温度

    -10~+40℃

    最大功耗

    120W

    机箱尺寸

    483x320x133mm(3U)

    重量(不含任何信号
    卡)

    5.2Kg



    产品特点:

    ●  可配置输入/输出信号卡的模块化矩阵主机,支持4x4到16x16的音视频切换;

    ● 支持所有常用输入/输出信号卡,可用HDMI,HDBaseT,SD/HD/3G-SDI,光纤,DVI和VGA(兼容YUV,YC及CVBS)

    多种信号卡搭配组成切换系统;

    ●  采用FPGA架构,内部自建核心运算机制,无内嵌操作系统;

    ● 总线交换技术,每路信号采用单独专用通道进行传输,保证所有信号图像的实时显示

    ● 设备具有倍频倍线功能,对图像信号进行倍线缩放、倍频增强显示,将不同分辨率的信号统一处理输出相同分辨率的信号;

    ● 真正的交叉切换,不分信号格式,可以任意输入切换到任意输出;

    ● 先进的EDID管理,保障更大的兼容性;

    ● 支持HDMI1.4a,支持3D;

     支持HDBaseT技术集成;

    ● 支持双绞线和光纤传输输入输出信号卡;

    ● 瞬时显示切换,确保过渡平稳运行;

    ● 独特的像素时钟技术,提供卓越的输出传输和准确的时间;

    ● 支持按钮,IR和RS232控制,可选TCP / IP控制,同时兼容第三方控制;

    ● 现场升级和热插拔,保证友好的用户体验;

    ● 支持冗余电源;

    ● 支持掉电保护,断电不会丢失参数和功能设置;

    ● 国际标准电源支持(AC100~AC240V,50/60Hz),安全认证;

    ● 兼容HDCP;
