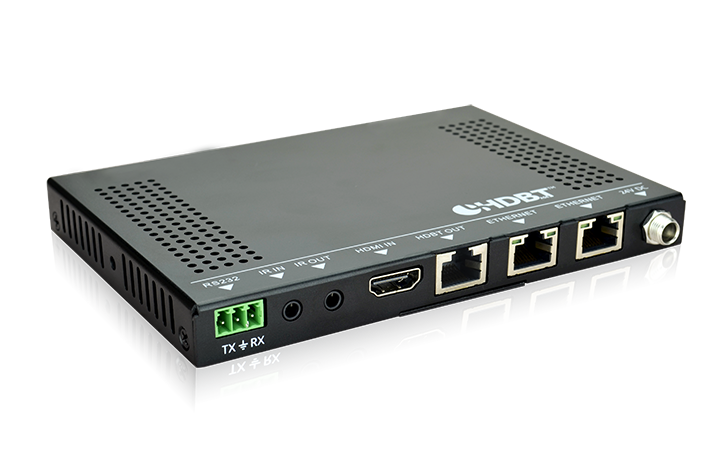

TPUH422 是一款超轻薄、高性能的HDBaseT传输器,其包括发射器(TX)和接收器(RX)。发射器和接收器可通过单根电缆(CAT5e/CAT6a类)同时传输HDMI,IR,RS232和以太网信号,HDMI信号最高分辨率可达4Kx2K。同时,本产品还支持双向红外发射和接收功能,RS232控制功能,远程双向PoH功能,以及扩建局域网功能。
音视频输入/输出(发射端) | |
输入 |
1路HDMI信号,1路IR红外信号, |
输入连接器 |
HDMI母连接器,3.5mm微型插座, |
视频信号 | HDMI |
音频 | 数字音频通过HDMI音频传输 |
输出 |
1路HDBaseT,1路IR红外信号, |
输出连接器 |
RJ-45 端子,3.5mm微型插座, |
视频信号 | HDMI |
传输模式 | HDBaseT |
音视频输入/输出(接收端) | |
输入 |
1路IR红外信号, 1路HDBaseT, |
输入连接器 |
3.5mm微型插座,RJ-45端子, |
视频信号 | HDMI |
音频 | 数字音频通过HDMI音频传输 |
输出 |
1路HDMI信号,1路IR红外信号, |
输出连接器 |
HDMI母连接器,3.5mm微型插座, |
视频信号 | HDMI |
传输模式 | HDBaseT |
常规 | |
传输距离 | 4Kx2K: 70m, 1080p: 100m |
频带宽 | 10.2Gbps |
符合标准 | HDMI 1.4&HDCP2.2 |
阻抗 | 75Ω |
最大功耗 | 10W |
工作温度 | 0 ~50℃ |
湿度 | 0% ~ 90% |
外置电源 |
输入:100V AC~240VAC, 50/60Hz |
机箱尺寸(长*宽*高) |
152mm*16.2mm*104mm(发射端) |
产品重量 |
235g(发射端) |
产品特性:
●超轻薄设计。
●最高分辨率可达4Kx2k@60Hz。
●符合 HDCP2.2标准。
●4K×2K HDMI信号最大传输距离为70米。
●1080P HDMI信号最大传输距离为100米。
●以太网网络信号最大传输距离为100米。
●支持远程双向向供电(PoH)功能。
●高带宽:10.2Gbps。
●支持IR/RS232/CEC透传功能。
