FOX32-N是一款商用单路无缝混合插卡矩阵切换器,共有 32 路视频接口,其中 8 路为固定视频输出接口,另外 24 路可按需要任意配置为输入或输出接口,且自动识别信号卡类型为输入或输出,即插即用。支持 VGA、DVI、SDI、HDBaseT、HDCI、HDMI 信号卡,视频输出信号间实现无缝切换。支持 EDID 学习功能,产品控制方式灵活多样:触摸式按键控制、RS232 串口控制、GUI 用户操作界面控制。
视频输入
控制部件 | |
RS232 控制 | DB9 母连接头 |
TCP/IP 控制 | 符合 TCP/IP 协议 |
IR 控制 | 后面板 IR EYE 端口连接红外接收头,与配套遥控器控制本机 |
前面板控制 | 触控面板,双色背光触摸按键 |
常规 | |
电源 | 100V~240V AC,50/60Hz |
最大功耗(空载) | 26W |
机箱结构 |

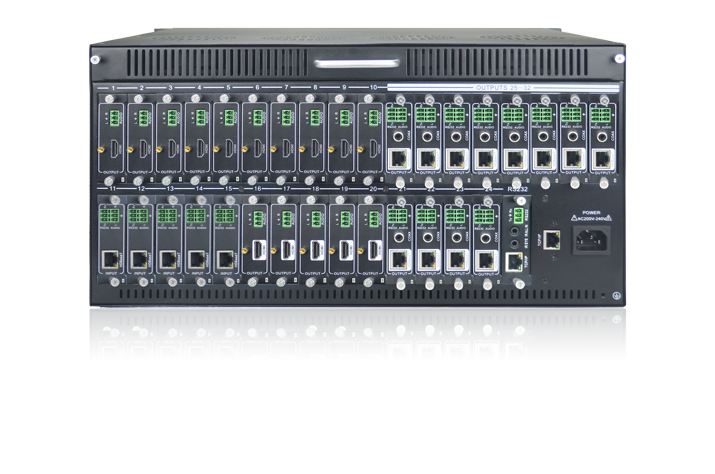

24 路可自定义输入输出通道的卡槽; |
板卡连接器 | PCI-E |
工作温度 | 0℃~+50℃ |
相对湿度 | |
机箱尺寸 | W483mm x H222mm xD383mm |
机箱材料 | 铝折弯 |
包装设计 | 主机与板卡独立包装 |
产品特性:

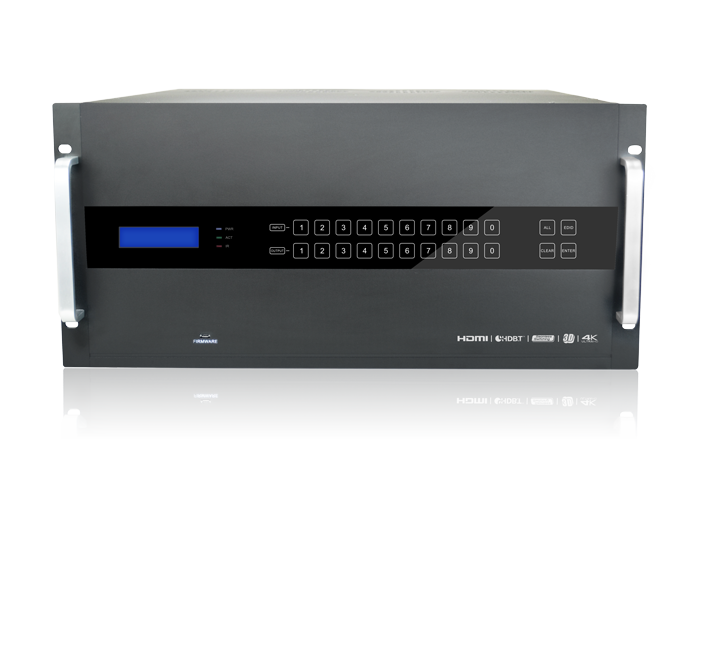

●采用触控按键,仪器更为简洁美观;指示灯设计,可实时了解仪器工作状态;
●8路固定视频输出接口,24路可选视频接口,可任意配置为输入或输出接口,最多形成输入输出为1x31或24x8视频切换矩阵。支持选择无缝切换及固定分辨率输出,及零延时超快速切换;
●可实现视频信号数字降噪、滤波,有效特高信号传输质量;数字视频端口具有自动均衡器增强输入信号,支持信号检测及故障报警功能;
●数字视频输入端口具有时钟/数据恢复和重组,输出板卡支持等比例缩放加黑边功能,可保证输入信号显示不拉伸、不变形;
●支持IR、RS-232串口控制、前面板触摸控制及支持 GUI 用户操作界面控制,人性化设计;
●DVI、VGA、分量视频输出支持SCALER以及真正的无缝交叉切换,不分信号格式,切换过程无黑屏、卡屏、抖动、撕裂等现象:支持可选固定分辨率输出,视频信号从480I~1080P, 计算机图形信号从640X480~1920X1200@60Hz;
●支持 EDID 管理;
●支持多通道切换工作状态场景保存、调用;
●全数字零压缩数字切换,带宽最高可达4.25Gbps,传输解析度1920*1200@60Hz,HDTV高清1080P数字化像素,支持DVI/HDMI/HDCI/VGA/YPbPr/C-video/HD-SDI/数字双绞线/HDbaseT网线传输模块/单芯单模光纤以及单芯多模光纤等10种信号输入和输出;
●HDCI独特板卡,可以与宝利通(POLYCOM)的鹰眼摄像机和视频会议终端搭配使用;
